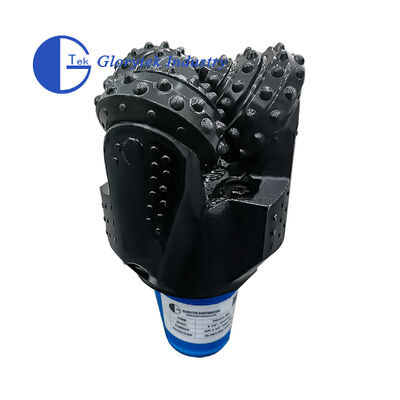

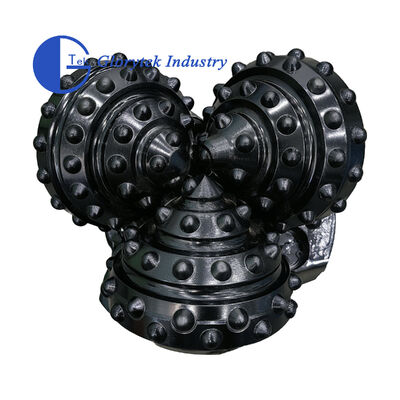

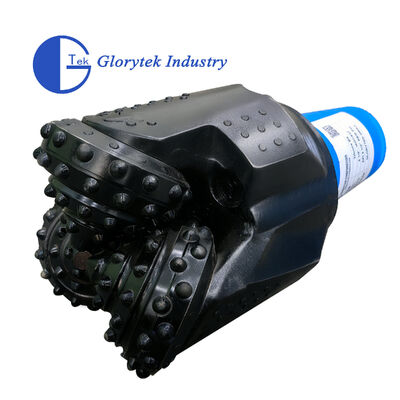

Broca tricone de roca sellada con elastómero TCI
1. Descripción:
La broca de rodillo es una broca de perforación ampliamente utilizada.
Cuando la broca de rodillo está funcionando, los dientes de corte contactan el fondo del pozo alternativamente, el par de rotura de roca es pequeño, el área de contacto entre los dientes de corte y el fondo del pozo es pequeña, la presión específica es alta.
Es fácil penetrar la formación; la longitud total del filo de trabajo es grande, por lo que el desgaste se reduce relativamente. La broca de rodillo puede adaptarse a una variedad de formaciones, desde blandas hasta duras.
2. Características estructurales:
La broca de inserto es un rodamiento deslizante o de rodadura sellado con almacenamiento de aceite, broca de tres conos tipo jet, diseño optimizado, disposición razonable de dientes, diferentes formas y alturas de dientes diseñadas para diversas formaciones rocosas;
Buen rendimiento de protección del diámetro, sistema de rodamiento incrustado con aleación antifricción y plateado, procesamiento de precisión, antidesgaste, alta capacidad de carga, larga vida útil. Ampliamente utilizado en la explotación de campos de petróleo y gas y perforación geológica, puede lograr una alta eficiencia de perforación.
La broca de inserto adopta dientes de carburo de alta tenacidad, diseño optimizado del número de filas de dientes, número de dientes, altura de dientes y forma de dientes de aleación, aprovechando al máximo la capacidad de corte de la broca de inserto.
3. Parámetro de perforación recomendado:
| IADC WOB (KN/mm) |
RPM (r/min) |
Aplicable |
Formaciones |
| 417/437/447/415/435 |
0.35~0.9 |
150~70 |
Formaciones muy blandas con baja resistencia a la compresión y alta perforabilidad, como arcilla, lutita, tiza, yeso, sal, caliza blanda, etc. |
| 517/527/515 |
0.35~1.0 |
140~60 |
Formaciones blandas con baja resistencia a la compresión y alta perforabilidad, como lutita, yeso, sal, caliza blanda, etc. |
| 537/547/535 |
0.45~1.0 |
120~50 |
Formaciones blandas a medias con baja resistencia a la compresión, como lutita media, blanda, caliza medio blanda, arenisca medio blanda, formación media con intercalaciones más duras y abrasivas, etc. |
| 617/615 |
0.45~1.1 |
90~50 |
Formación medio dura con alta resistencia a la compresión, como lutita dura, caliza, arenisca, dolomita, etc. |
| 637/635 |
0.5~1.2 |
80~40 |
Formaciones duras con alta resistencia a la compresión, como arenisca, caliza, dolomita, yeso duro, mármol, etc. |
| Nota: Los límites superiores de WOB y RPM en la tabla anterior no deben usarse simultáneamente. |
4. Especificaciones:
| Tamaño |
6 1/2" |
| Código IADC |
637 |
| Rosca |
3 1/2REG |
| Dimensión |
205*205*350(mm) |
| Tipo de dientes |
Tipo estándar |
| Característica del cono trasero |
Fila única |
| Protección sellada |
Tipo mejorado |
| N.W/G.W(KG) |
17/18 |
5. Ventaja de la característica:
- Cuando la broca de rodillo está funcionando, los dientes de corte contactan el fondo del pozo alternativamente, el par de rotura de roca es pequeño, el área de contacto entre los dientes de corte y el fondo del pozo es pequeña;
- La presión específica es alta y es fácil cortar la formación;
- La longitud total del filo de trabajo es grande, por lo que el desgaste se reduce relativamente;
- La broca de rodillo puede adaptarse a una variedad de formaciones, desde blandas hasta duras.
