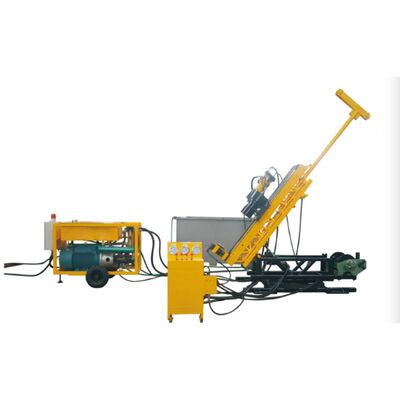

El equipo de perforación de núcleo hidráulico subterráneo completo

Velocidad de rotación del husillo	280-1200r/min	Par del husillo	1050Nm
Fuerza de empuje axial	>65KNa	Fuerza de tracción axial	>85KNa
Presión de trabajo del sistema hidráulico	20MPa	Presión máxima	25MPa
Presión máxima de la bomba principal	31.5MPa	Presión máxima de la bomba auxiliar	25MPa
Volumen máximo de salida de la bomba principal	100ML/r	Volumen máximo de salida de la bomba auxiliar	16ML/r
Carrera del cabezal de potencia	1600mm	Ángulo de perforación en superficie	0°-90°
Ángulo de perforación subterránea	0°-360°	Ángulo de azimut	0°-360°
Potencia del motor	75kw	Velocidad de rotación del motor	1480rpm
Cuerpo/tamaño de la máquina	2620*600*750mm	Peso	1335kg
Unidad de potencia	1770*1000*1420mm	Peso	1080kg
Panel de control	700*400*1100mm	Peso	80kg

Características:
1. Tamaño pequeño, peso ligero y fácil instalación.
2. Consta de tres partes principales: la máquina principal, la estación de bombeo y la consola de operación.
3. Se puede poner en producción en la vía de transporte y exploración original, lo que juega un papel en la protección de la estructura general de la mina. También se puede utilizar para perforación en superficie de 0-90 grados.
4. La perforadora está dispuesta de forma flexible, y la tubería de perforación se puede torcer y descargar de forma mecanizada, lo que reduce la intensidad laboral de los trabajadores y mejora la eficiencia del trabajo.
5. La perforadora adopta un bastidor de alimentación de caja, la pinza se aprieta, el cabezal de potencia gira para perforar y el cilindro de aceite tira de la herramienta de perforación, lo que puede ahorrar la pesada torre de perforación.
6. Con función de enlace, control centralizado a través de la consola de operación, simple y seguro, y regulación de velocidad continua.
7. Diseño de eje hueco, la longitud de la tubería de perforación no está limitada por la carrera dada del taladro. Puede perforar en cualquier ángulo de inclinación de 360°.
8. Buena desintegración, reubicación y transporte convenientes. Se pueden utilizar tuberías de perforación φ43-φ55.5-φ71 en la misma máquina, y el reemplazo solo toma 15 minutos.
9. Consola centralizada para bomba de aceite, bomba de agua y fuente de alimentación.
10. La columna extraíble es adecuada para vías con diferentes alturas. Hay dos tipos de columnas: 1,8 m-3 m y 3 m-4,5 m.
11. La tubería de perforación está hecha de materiales avanzados de China, procesados con alta precisión y templados para aumentar la vida útil de la tubería de perforación.
12. El orificio de 60 mm y el orificio de 75 mm pueden obtener un núcleo de línea de alambre de 360 grados, la eficiencia de trabajo es casi el doble que la de la tubería doble ordinaria, y la fuerza manual se reduce.
13. La línea de indicador de aceite importada puede soportar alta y suave presión, reducir el impulso del pulso de aceite de alta presión, hacer que el puntero del indicador de aceite hidráulico sea más estable y encontrar a tiempo los cambios de estrato y roca en el orificio.
14. Enfriador de temperatura de aceite personalizado especial y tubería de cobre en el tanque de aceite, enfriamiento rápido de aceite de alta presión y uso a baja temperatura, lo que puede proteger la vida útil del motor, la bomba de aceite y el sello de goma.
15. La plataforma de perforación puede estar equipada con orugas.
16. Dos personas en un turno pueden operar hábilmente en 2-5 días.
