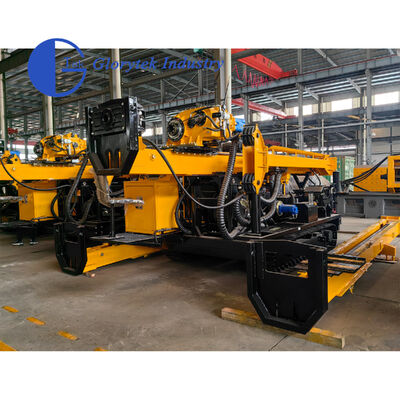

Chasis de rastreo GLDX-4 Rig de perforación de exploración hidráulica completa para minas de carbón

Descripción

Resumen general

Las principales plataformas de perforación de núcleo en los países desarrollados son de tipo totalmente hidráulico, que adoptan el sistema de Este tipo de perforación es también la principal tecnología en desarrollo. En el marco de la iniciativa, se ha desarrollado una serie de proyectos de investigación en el ámbito de la tecnología de las plataformas de perforación y de los equipos conexos.Rnde los Estados miembros. En la actualidad, nuestra fábrica ha desarrollado el equipo de perforación de núcleo operado hidráulico completo GLDX-4. Las perforaciones pueden sustituir a los productos importados y aplicarse en los campos de la geología, la metalurgia, Minas de carbón, petróleo, gas natural y exploración de aguas subterráneas.

Principales características técnicas

1La plataforma adopta un chasis de orugas.

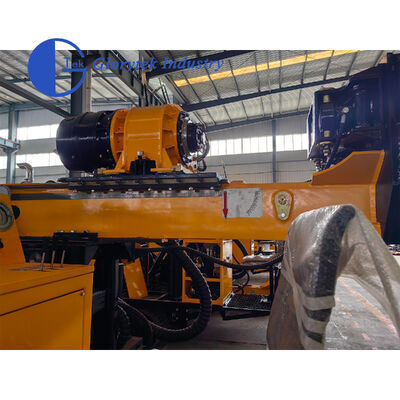

2.La cabeza de perforación adopta una estructura tipo chuck. La rotación de la cabeza de perforación tiene cuatro La velocidad del eje se puede ajustar mediante presión hidráulica con un cambio de velocidad sin pasos, lo que permite La cabeza de perforación es accionada directamente por el cilindro y fijada con Mecanismo de traducción lateral.
3.El mástil es plegable, conveniente para el transporte y almacenamiento, con función táctil deslizante.
4El sistema hidráulico adopta un control sensible a la carga, y la rotación del husillo es impulsada por un motor único de circuito cerrado, con una alta eficiencia de funcionamiento.
5.El mástil está equipado con una guía de centración en su parte superior y Se utiliza una abrazadera hidráulica en la posición por encima del agujero de perforación.
6.Equipado con una plataforma de trabajo de orificio y dos capas plataforma de trabajo



Especificaciones:

Las cifras de estos cuadros se han calculado, basándose en experiencias de campo, y pueden esperarse razonablemente.
La capacidad real de perforación dependerá de las herramientas y condiciones en bodega, las técnicas de perforación y el equipo utilizado.

	Modelo	DX-4 hidráulico completo
Motor de diésel	Modelo	las sustancias enumeradas en el anexo I, punto 2, del Reglamento (CE) n.o 1907/2006
	El poder	132 kW
	Velocidad	Las demás partidas
Capacidad de perforación	En el caso de las	1000 metros
	Cuota de mercado	700 metros
	Cuartel general	500 metros
Capacidad del rotador	RPM y velocidad	Cuatro turnos/sin paso variable0-1100 rpm
	Torque máximo	4200 N·m
	Mantenga el diámetro	Φ98 mm
	Max.Capacidad de elevación del husillo	150 kN
	Max.Poder de alimentación	60 kN
Capacidad del elevador principal	Fuerza de elevación (cable único)	57kN
	Diámetro del alambre de acero	12 mm
	Duración del alambre de acero	50 metros
Capacidad del elevador de alambre de acero	Fuerza de elevación (cable único)	12kN (tambor desnudo)
	Diámetro del alambre de acero	6 mm
	Duración del alambre de acero	1000 metros
El mástil	Altura del mástil	11 metros
	Ángulo de ajuste del mástil	0° a 90°
	Ángulo de perforación	45°-90°
	Infarto de alimentación	Cubiertas
	Golpe por deslizamiento	Las demás:
Las demás	Peso	9300 kg
	Dimensiones (L*W*H)	Equipo principal 5100*2200*2890 mm
	Vía de transporte	Las aves de corral
Bomba de barro	Modelo	BW-150
Humedad en los pies	Alcance de la sujeción	55.5-110 mm ((tamaño estándar del orificio Φ154 mm)
