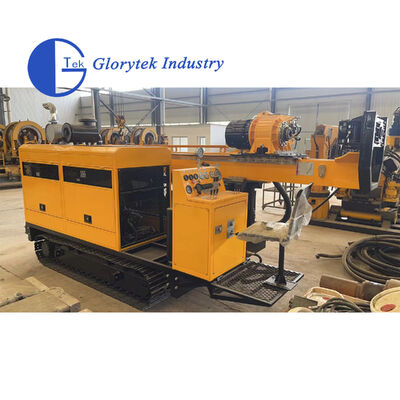

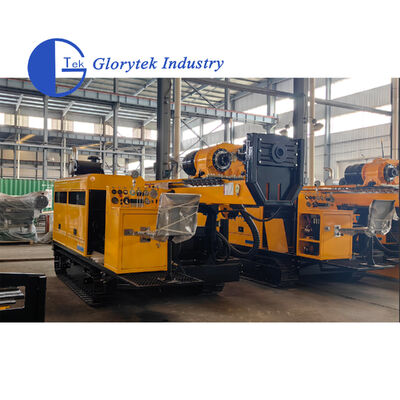

Equipo de perforación/taladro hidráulico completo con núcleo de diamante GLDX-4 con sistemas de extracción de muestras con cable BQ1000m/NQ700m/HQ500m

Descripción

Descripción general

Los principales equipos de perforación en los países desarrollados son del tipo totalmente hidráulico, que adoptan el Tecnología de núcleo de trefilado con punta de diamante. Este tipo de equipo de perforación es también el principal desarrollo tendencia en el campo de la tecnología de equipos de perforación y equipos relacionados. bajo el internnacional y nacional tendencia, nuestra fábrica ha desarrollado la plataforma de perforación de núcleo totalmente hidráulica GLDX-4. este tipo de La plataforma de perforación puede reemplazar los productos importados y aplicarse en los campos de la geología, la metalurgia, minas de carbón, petróleo, gas natural y exploración de aguas subterráneas.

Principales características técnicas

1.La plataforma adopta un chasis con orugas.
2.El cabezal de perforación adopta una estructura tipo mandril. La rotación del cabezal de perforación tiene cuatro mecánicas. Ejes, y su velocidad se puede ajustar mediante presión hidráulica con cambio de velocidad continuo, lo que puede lograr una rotación de alta precisión del husillo. El cabezal de perforación es accionado directamente por un cilindro y ajustado con Mecanismo de traslación lateral.

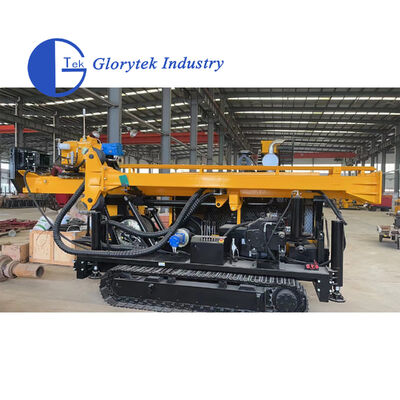

3.El mástil es plegable, conveniente para el transporte y Almacenamiento, con función táctil deslizante.
4.El sistema hidráulico adopta un control sensible a la carga y la rotación del husillo es impulsada por un Motor único con circuito de circuito cerrado, con alta eficiencia de operación.
5.El mástil está equipado con una guía de centrado en la parte superior y parte inferior. Se adopta una abrazadera hidráulica. en la posición encima del orificio de perforación.
6.Equipado con una plataforma de trabajo con orificio y dos capas. plataforma de trabajo



Presupuesto:

Las cifras de estas tablas se han calculado basándose en experiencias de campo y pueden esperarse razonablemente.
La capacidad de perforación real dependerá de las herramientas y condiciones disponibles, las técnicas de perforación y el equipo utilizado.

	Modelo	DX-4 totalmente hidráulico
Motor diésel	Modelo	Cummins 6BTA5.9-C180
	Fuerza	132kW
	Velocidad	2200 rpm
Capacidad de perforación	bq	1000m
	NQ	700m
	sede	500m
Capacidad del rotador	RPM	Cuatro turnos/cambiable continuo 0-1100 rpm
	Par máximo	4200N·m
	Diámetro de retención	Φ98mm
	Capacidad máxima de elevación del husillo	150kN
	Potencia de alimentación máxima	60kN
Capacidad del polipasto principal	Fuerza de elevación (cable único)	57kN
	Diámetro del alambre de acero	12mm
	Longitud del alambre de acero	50m
Capacidad del polipasto de alambre de acero	Fuerza de elevación (cable único)	12 kN (tambor desnudo)
	Diámetro del alambre de acero	6mm
	Longitud del alambre de acero	1000m
Mástil	Altura del mástil	11m
	Ángulo de ajuste del mástil	0°-90°
	Ángulo de perforación	45°-90°
	Golpe de alimentación	3500 mm
	Golpe de deslizamiento	600 mm
Otro	Peso	9300kg
	Dimensiones (largo x ancho x alto)	Equipo principal 5100*2200*2890mm
	Forma de transporte	Tractor
Bomba de lodo	Modelo	BW-150
Pie húmedo	Alcance de sujeción	55,5-110 mm (tamaño del orificio estándar Φ154 mm)
