El equipo de perforación HDD-45/96
Descripción
El HDD-45/96 Horizontal Directional Drilling Rig es un diseño totalmente autocargado todo en uno, con bucle abierto y sistema de control hidráulico. El sistema hidráulico, el sistema de transmisión, el reductor, el sistema de control eléctrico y otros componentes principales son todos China productos de marca conocida, que es de alta fiabilidad.
Fecha técnica
1- El chasis
HDD-45/96 adopta el chasis autopropulsado de pista de acero, que tiene una fuerte adaptabilidad al sitio y una alta confiabilidad;rendimiento estable y calidad fiable.
| Base de ruedas de la pista: |
de una longitud de 1 m |
| ancho de vía exterior: |
Las demás: |
| Ancho de las vías: |
Cubiertas |
| - ¿Qué es eso? |
Cubierto |
| Reducción de marcha: |
El TBM22 |
| Gradabilidad: |
El 30% |
| Velocidad de marcha: |
1.5 km/h |
| Peso: |
16 t |
2- Sistema de motor diésel
Utilice un motor diesel turboalimentado de Cummins con una gran potencia y emisiones que cumplan con la tercera etapa de China.
| Modelo del motor |
Se aplicarán las disposiciones siguientes: |
| Potencia nominal |
Cubiertas y cubiertas |
| Torque máximo |
Se aplicará el método siguiente: |
| Velocidad nominal |
2200 r/min. |
| Normas de emisiones |
China Fase III |
| Volumen del depósito de combustible |
El precio de venta |
3Sistema hidráulico
Tanto la rotación como el empuje-puja utilizan un sistema hidráulico abierto.
| Sistema de rotación de la cabeza de potencia |
| Pompas giratorias: |
90R100 ((Sauer) |
| Presión: |
350 bar |
| motor: |
MHP20 ((Poclain) |
| Sistema de empuje y tracción de la cabeza motriz |
| Pumpas de empuje y tracción |
HP1VO95LRDS ((HIGH-TECH) el cual es el más avanzado |
| Presión |
350 bar |
| El motor: |
A6V107*4 ((HIGH-TECH) |
| Volumen del depósito de aceite hidráulico: |
- 400 litros |
| Aceite hidráulico: |
HD46 (-15°C ∼40°C) |
4Sistema eléctrico
Válvulas de carga de las máquinas
El control rotativo de empuje-tirón: 2SK6L/98-3X01ZQ1Q2F4
El control de la velocidad es el siguiente:
No se ha autorizado el uso de un interruptor de desplazamiento
5- Cuadro de perforación
Los cilindros de soporte delantero y trasero se utilizan para el luffing simultáneo, la operación de ajuste de ángulo es simple y el alcance es grande.
Ángulo de ajuste del marco del taladro: 0 ∼ 24°
6- La cabeza de energía.
La plataforma de perforación completa la acción de empuje y tirón a través del bastidor y el piñón; La flotación del huso puede proteger eficazmente el hilo de la tubería de perforación; El motor variable puede realizar empuje y tirón a alta velocidad.
Fuerza máxima de empuje-tirón: 960 kN
Velocidad máxima de empuje-tirón 32 m/min
Torque de rotación máximo 25000 N·m
Velocidad máxima de rotación 110/55 r/min
Capacidad máxima de la cabeza de potencia: 3800 mm
Reducción rotativa: No disponible
Reducción de empuje-tirón: hecha en China
7.Clampada
La plataforma de perforación está equipada con una abrazadera y grilletes giratorios autocentrados, que pueden sujetar firmemente el tubo de perforación, y es fácil de mantener y reemplazar las mandíbulas.
Torque de las cadenas 45000N·m
Ángulo de rotación del gril 20°
8- En el taxi.
La plataforma de perforación tiene cabina anti ruido giratoria, asiento ajustable, equipado con aire acondicionado de calefacción y refrigeración, lo que mejora en gran medida la comodidad de operación de la plataforma de perforación.
La iluminación interna, los limpiaparabrisas, los asientos de cuero de gama alta y otras configuraciones son adecuados para el funcionamiento.
ancho de la cabina 950 mm
longitud de la cabina 1200 mm
9.Tubes de perforación, herramientas de perforación (opcional)
El equipo de perforación puede trabajar con tuberías de perforación de aceite estándar o tuberías de perforación HDD.Fio de tubería de perforación:API NC31.
El remolque de espalda: remolque de espalda con volante, remolque de tambor y remolque de tipo placa están disponibles.
Observaciones: La fuerza máxima de empuje-tirón y el par máximo que puede soportar la tubería de perforación no pueden alcanzar el máximo al mismo tiempo.por favor, observe el límite máximo de par de conexión en el uso de la tubería de perforación
Principales parámetros técnicos
| Punto de trabajo |
Parámetro |
| |
Fabricantes |
- ¿Qué quieres decir? |
| |
Modelo |
Se aplicarán las disposiciones siguientes: |
| El motor |
Nivel de potencia |
Cubiertas y cubiertas |
| |
Fuerza máxima de tracción/empujado |
960KN |
| Empuje-tirón |
Velocidad máxima de tracción/empujado |
32 m/min |
| |
Torque de trabajo |
25000N.m. |
| Rotación |
Velocidad máxima del husillo |
Se aplicarán las siguientes medidas: |
| El tubo |
Diámetro × longitud |
φ 89*3000 |
| Ángulo de inclinación máximo |
24 |
| Grúa de carga |
Peso de elevación |
No incluido |
| Conducción de viajes |
El estilo |
Las demás máquinas y aparatos para el transporte de mercancías |
| Velocidad de viaje |
1.5 km/h |
| Peso |
12 t |
| Dimensión |
No se puede. |
7.5 por 2,3 por 2.6 |
| Bombas de rotación |
90R100 ((Sauer) |
| Bomba de empuje |
HP1VO95LRDS ((HIGH-TECH) el cual es el más avanzado |
| Motor giratorio |
MHP20 ((Poclain) |
| Reducción giratoria |
No incluido |
| Motor de empuje |
A6V107*4 ((HIGH-TECH) |
| Reducción de empuje |
Se aplicarán las siguientes medidas: |
| Válvula principal |
En el caso de los productos de la categoría "A" incluidos en el anexo II, el número de "A" será: |
| El mango |
2SK6T1/98-3X01ZF1F2Z4 |
| El mango |
2SK6T1/98-3X01ZF1F2Z4 |
| Reducción de velocidad de marcha |
No se puede evitar. |
| Las demás máquinas y aparatos |
/ |
| Granas para camiones |
2.3t |
| Tubos hidráulicos |
el manuli |

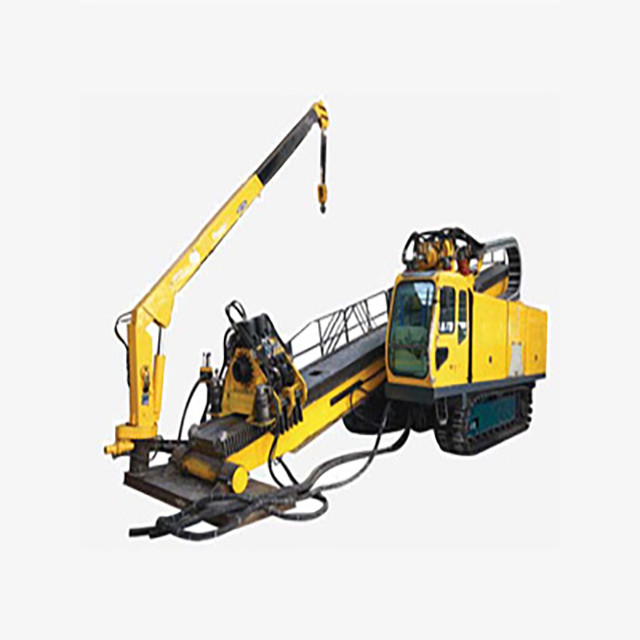

Imagen del producto
