GLKD-4 Rig de perforación subterránea hidráulica completa
Descripción
La perforación hidráulica subterránea completa GLKD-4 se aplica principalmente en el carbón, la geología, la metalurgia y la ingeniería.agujero de descarga de gas de gran diámetro de extracción subterránea, agujeros de infusión y perforación horizontal de superficie de gran diámetro.
Fecha técnica
| Punto de trabajo | Unidad | Especificación. | En el caso de la | |||
| Torque de rotación nominal | N.m. | 1492 | 489 r/min | |||
| Velocidad de rotación | r/min | 0-489-876 | ||||
| 0-671-1203 | ||||||
| Fuerza de elevación | KN | 110 | ||||
| Fuerza de alimentación | KN | 56 | ||||
| Potencia nominal del motor | Cuadrado | 75 | Se aplicará el procedimiento siguiente: | |||
| Velocidad nominal del motor | r/min | 1500 | ||||
| Trazo de alimentación | En el caso de los | 1800 | ||||
| Velocidad de elevación de la cabeza del taladro | Trabajar | mm/s | 31.4 | |||
| Es el máximo. | mm/s | 88 | ||||
| Velocidad descendente de la cabeza del taladro | Trabajar | mm/s | 61.58 | |||
| Es el máximo. | mm/s | 172.4 | ||||
| Bombas hidráulicas | Bomba principal | Ponga la presión | MPa | 28 | ||
| En el caso de las entidades de crédito: | Flujo máximo | L/min | 148 | |||
| Bomba media | Ponga la presión | En el caso de las | 28 | |||
| A10V018 | Flujo máximo | L/min | 26.64 | |||
| Bomba de retroceso | Ponga la presión | En el caso de las | 28 | |||
| A10VO10 | Flujo máximo | L/min | 14.8 | |||
| Capacidad de elevación de cables simples del cabrestante | t | 0.8 | ||||
| Víncula de apoyo 1a velocidad | el número de unidades | 91 | Dia del cable. | 6 mm | ||
| Víncula de apoyo 17a velocidad | 240 | |||||
| Pumpas de barro de una sola bomba, potencia máxima | L/min | 160 | 2.5Mpa | |||
| Bomba de barro Max. presión | MPa | 10 | 44 L/min | |||
| Guía del ángulo de perforación | ¿ Qué pasa? | hacia arriba:15, abajo:90 | Ajustable en continuo | |||
| Tubo de perforación | En el caso de los | Φ55.5*1500 | 600 metros | |||
| En el caso de los | Φ69.9*1500 | 500 metros | ||||
| En el caso de los | Φ88.9*1500 | 250 mm | ||||
| En el caso de los | Φ114.3*1500 | 150 mm | ||||

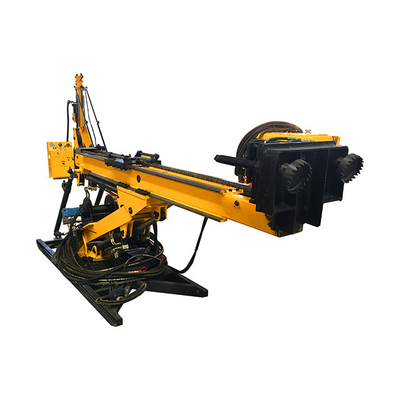

Imagen del producto
