GLKD-1 Rig de perforación de núcleo subterráneo hidráulico completo
Descripción
La plataforma de perforación subterránea hidráulica completa GLKD-1 es un equipo de perforación compacto pero potente diseñado para operaciones de perforación subterránea.con una velocidad de rotación del husillo de 280-900 r/min y un par de 735 NmLa plataforma está equipada con una fuerte fuerza de empuje axial (> 32KNa) y una fuerza de tracción axial (> 40KNa),lo que le permite manejar tareas de perforación difíciles.
El equipo opera a una presión de trabajo del sistema hidráulico de 20 MPa (presión máxima de 25 MPa) y ofrece un rendimiento fiable y constante.Cuenta con una carrera de la cabeza de potencia de 1600 mm y ángulos de perforación ajustables (0°-90° para la perforación superficial y 0°-360° para la perforación subterránea y ángulos de azimut).
El equipo, impulsado por un motor de 45 kW con una velocidad de rotación de 1480 rpm, ofrece operaciones de perforación eficientes y confiables.La unidad de potencia y el panel de control aseguran un funcionamiento cómodo y pesan 805 kg y 80 kg respectivamente..
La plataforma GLKD-1 soporta varios tamaños de broca y barra de perforación, acomodándose a diferentes requisitos de perforación.Proporciona una solución eficiente y fiable para proyectos de perforación subterránea.
Fecha técnica
| Velocidad de rotación del eje | Se aplicarán las siguientes medidas: | Toque del husillo | 735Nm |
| Fuerza de empuje axial | > 32KNa | Fuerza de tracción axial | > 40KNa |
| Presión de trabajo del sistema hidráulico | 20 MPa | Presión máxima | 25MPa |
| Presión máxima de la bomba principal | 31.5MPa | Presión máxima de la bomba auxiliar | 25MPa |
| Golpe de cabeza de potencia | Las demás: | Ángulo de perforación de la superficie | 0° a 90° |
| Ángulo de perforación subterránea | 0° a 360° | Ángulo de azimut | 0° a 360° |
| Potencia del motor | 45 kW | Velocidad de rotación del motor | 1480 rpm |
| Cuerpo de la máquina/tamaño | 2620*600*750 mm | Peso | 1335 kg |
| Unidad de potencia | 1770*1000*1420 mm | Peso | 805 kg |
| Panel de control | Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3. | Peso | 80 kg de peso |
GLKD-1 Rig de perforación subterránea hidráulica completa
| Un poco de sobredosis. | Las medidas de seguridad se aplicarán en el caso de los vehículos de motor de las categorías A y B. | Material de las varillas | Bajo | En el plano horizontal | Hacia arriba |
| 75 ((NQ) | 69.9x4. ¿Qué quieres decir?8 | El XZ850 | 300 | 250 | 150 |
| 59 ((BQ) | 55.6 por 4.8 | El XZ850 | 400 | 350 | 250 |
| 47 ((AQ) | 44.5 por 4.8 | R780 | 500 | 450 | 350 |
| Nota: Los datos de profundidad de perforación anteriores son únicamente de referencia | |||||

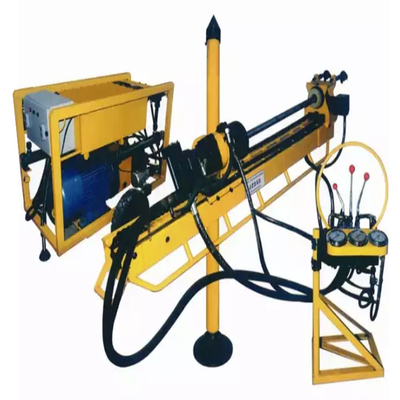

Imagen del producto
