GDL-280 Máquina de perforación con accionamiento superior
Sobre la plataforma de perforación GDL-280:
La plataforma de perforación es un equipo de perforación de pozos de agua que integra las funciones de perforación por agua y perforación por aire.que es sensible y conveniente para cambiar de marchaLa eficiencia de la transmisión se duplica en comparación con la transmisión hidráulica, y el consumo de energía se reduce en un 35%, lo que es energéticamente eficiente.Soluciona los difíciles problemas de la perforación con martillo DTH por aire en capas de suelo y la baja eficiencia de construcción de las plataformas de perforación rotativas para capas de roca dura, las capas de grava y guijarros.
Principales características:
1La velocidad de perforación puede alcanzar 33-1120 r/min y el par de salida máximo es de 9800 N.m.
2La plataforma de perforación adopta un mecanismo de doble velocidad de largo curso, una cabeza de potencia mecánica y una carrera de cabeza de potencia de 2300 mm,que se utiliza para mejorar la eficiencia de la perforación y reducir la ocurrencia de accidentes de bloqueo y quema de perforaciones.
3La plataforma de perforación adopta bombas de aceite dobles para el suministro de petróleo.La pérdida de energía es pequeña y el tiempo auxiliar es corto.
4Se adopta el chasis de rastreador, y la carrera del cilindro de la rampa exterior es de 1,5 m, que se puede cargar automáticamente, lo que es conveniente para la reubicación y el transporte.
5La plataforma de perforación reserva algunas interfaces funcionales en los sistemas mecánicos e hidráulicos, que pueden ampliarse según las necesidades tecnológicas de los diferentes usuarios.
Aplicaciones:
1: Perforación del núcleo NQ/HQ/PQ
2: Perforación por aire + martillo DTH
3: Perforación de barro con bomba de barro
Fecha técnica
| La apacidad | Profundidad de perforación para pozos de agua | 200 m (~ 152 mm) |
| Tamaño NQ del núcleo del cable | 300 metros | |
| Diámetro de perforación. | Ø75 Ø220 mm | |
| Ángulo de perforación | 90° | |
| Cabeza de conducción | capacidad de elevación | 100KN |
| Capacidad de empuje | 50KN | |
| Velocidad de rotación RPM | Adelante:33,63,113,162, 192 / 237,303,537,906,1120 r/min | |
| En el caso de los vehículos de las categorías M1 y N2 | ||
| Par máximo | Las demás: | |
| Unidad de potencia | Modelo del motor | YN27 |
| Potencia nominal/velocidad | El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovables. | |
| Capacidad del cabrestante mecánico | 4.5 toneladas | |
| Tubo de perforación | La perforación de la tubería. | Ø50/ Ø60 / Ø76/ Ø89mm NQ/ HQ / PQ |
| longitud del tubo de perforación | Con una anchura igual o superior a 2000 mm | |
| Pompas de barro (opcional) | Se trata de una medida de protección de la salud pública. | |
| Generador (opcional) | ||
| Lubricador de aire (opcional) | ||
| Chasis de desplazamiento | Velocidad de marcha | 0 ̊2 km/h |
| Ángulo de ascenso | Máximo 25°~30° | |
| En el extremo superior de la pierna | 1.5M | |
| Dimensión | Transporte | Se trata de una muestra de las características de las máquinas de ensayo. |
| Trabajo | 3480*1900*5550 mm | |
| Peso con el rastreador de goma | 4200 kg | |
| Peso con el rastreador de acero | 5200 kg | |

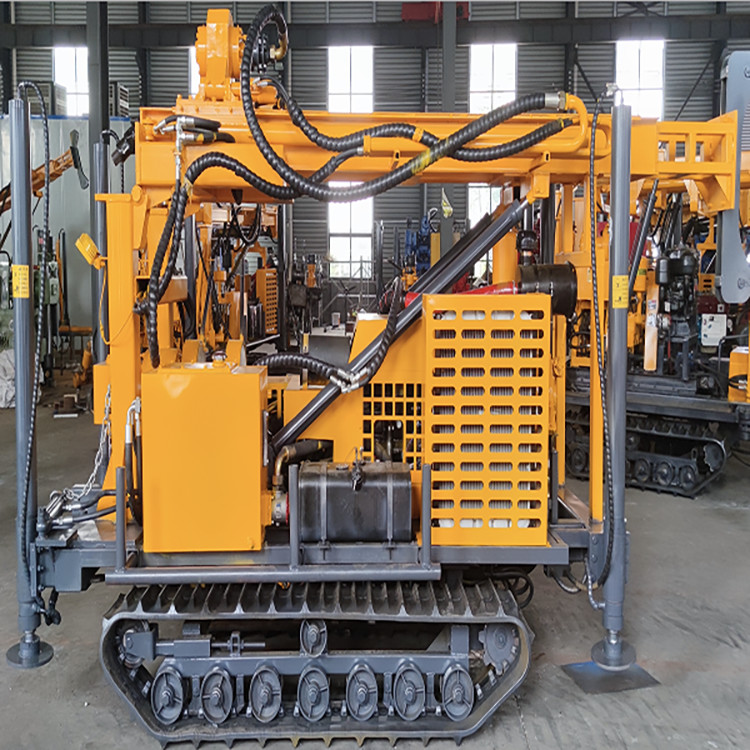

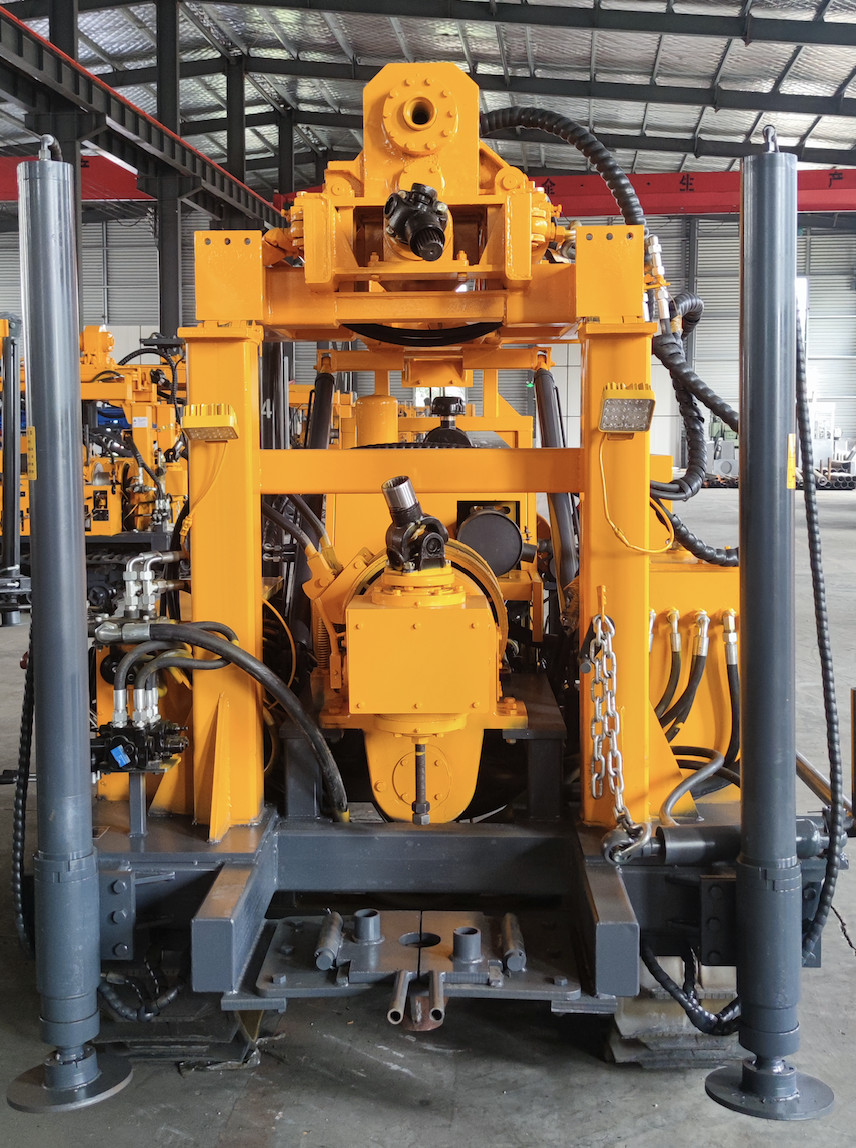

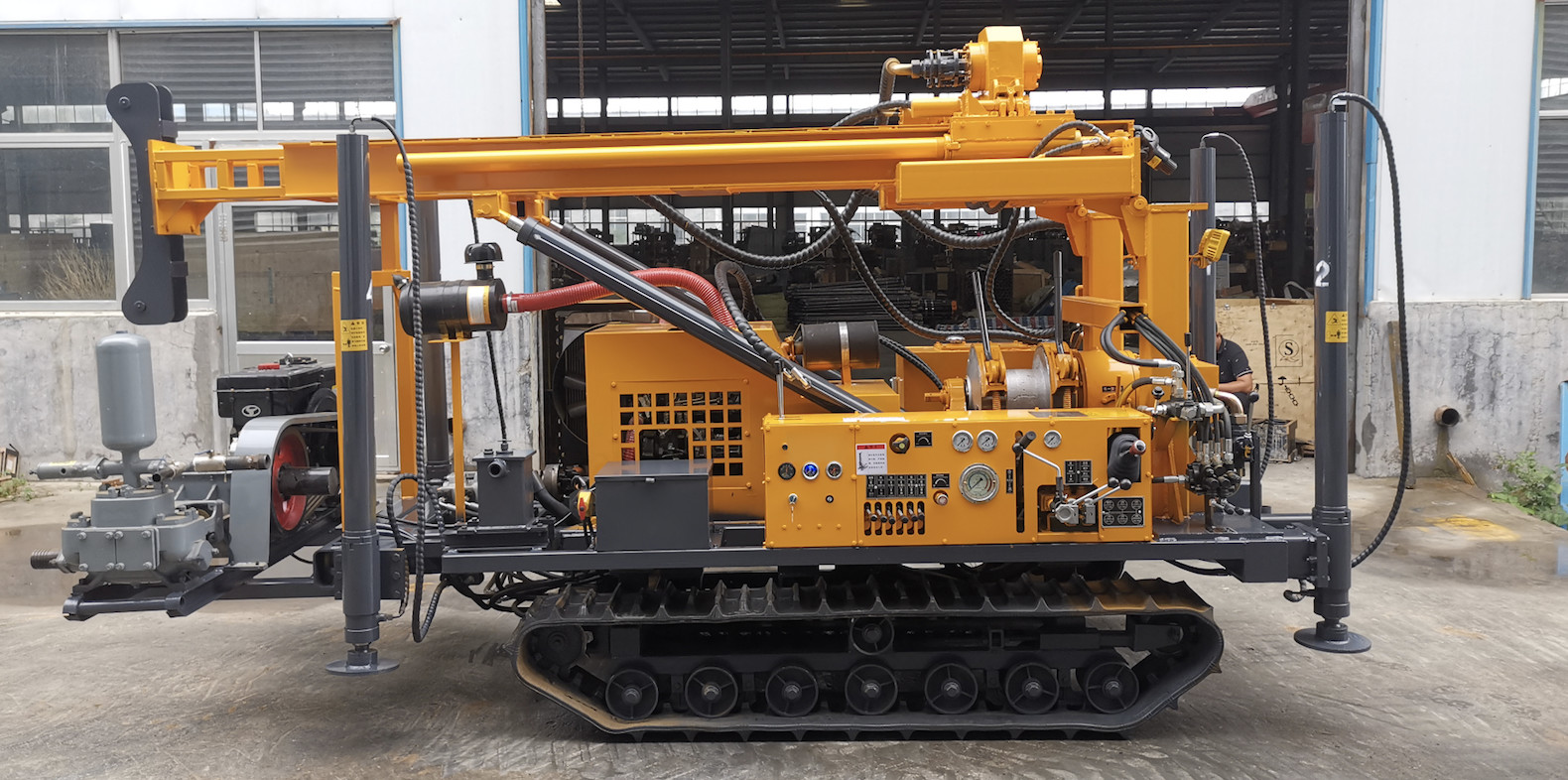

Imagen del producto
