El equipo de perforación del núcleo XY-42A
XY-42A es un tipo de perforación de núcleo impulsado con punta de carburo de tungalosio y punta de diamante, de pequeño diámetro..Se aplica ampliamente en el campo de la geología, la metalurgia, la mina de carbón, la perforación hidrológica y de ingeniería.trabajos mineros ventilación y descarga de agua perforación de túneles así como construcción de pilas de cimientos de gran diámetro.
Características
Con ocho velocidades de rotación y rangos razonables de velocidad (consulte la lista de velocidades del husillo).
Con un gran huso I.D. de 93 mm (3,66 pulgadas), la plataforma es accionada por cilindros dobles hidráulicos con un curso mucho más largo de hasta 600 mm (23,62 pulgadas).La plataforma es adecuada para varias tecnologías de perforación para mejorar la eficiencia de la perforación.
En dos velocidades invertidas, es adecuado para hacer frente a fallas.
Con las características de una potencia razonable y una temperatura de aceite más baja, adoptó una bomba de engranaje hidráulica simple para el suministro de aceite.
Doble acción de chuck hidráulico con una poderosa fuerza de sujeción.
Es de peso ligero, fácil de desmontar (en nueve partes) y conveniente para el mantenimiento y la reparación, debido a las ventajas de la estructura compacta y el diseño razonable.
Se estabiliza en la alta velocidad de perforación debido a su movimiento suave y bajo centro de gravedad.
Equipado con una balanza de medición para su buen conocimiento de las condiciones de perforación en el fondo del agujero; cada mango se puede operar ágil y confiablemente.
Fecha técnica
| Profundidad de penetración | Perforación del núcleo | Entre 500 y 1100 m | Capacidad de elevación máxima del husillo | 80 kN | |
| Perforación de estacas de cimientos | 100 metros | ||||
| Perforación hidrológica | 150 metros | ||||
| Ángulo de rotación del husillo | 0-360° | Fuerza de presión máxima del husillo | 60 kN | ||
| Velocidad del husillo | Es positivo. | 82, 151, 215, 313, 251, 463, 661, 961 rpm y | Las dimensiones (LxWxH) | Las medidas siguientes se aplicarán: | |
| - No. | 67,205 rpm | ||||
| Torque de rotación máximo del husillo | 3200 N·m | Diámetro del alambre de acero | de una anchura igual o superior a 16 mm | ||
| Trazado del husillo | Las demás: | Contenido del tambor de cuerda | 90 m | ||
| Identificación del husillo | de una longitud igual o superior a 90 mm | Fuerza de elevación máxima | 30 kN | ||
| El poder | Motor eléctrico Y200L-4 de 30 kW/1470 rpm | Peso (sin la unidad de potencia) | 2 000 kg | ||
| R4105G53 motor diesel de 42 kW/1500 rpm | |||||

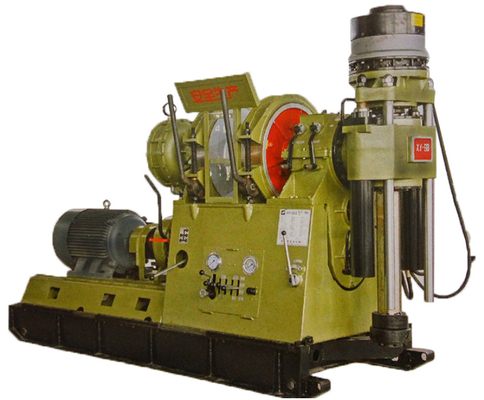

Imagen del producto
