Estación de perforación de núcleo XY-3
Breve introducción:
La plataforma de perforación de la serie XY-3 es una plataforma de perforación de núcleo de tipo huso de profundidad baja/mediana.La máquina se utiliza principalmente para la perforación de diamantes y capaz de satisfacer las necesidades de diversas solicitudes de tecnología de perforaciónLa plataforma posee una estructura simple y es fácil de operar.
Características:
A. La plataforma de perforación está equipada con la transmisión avanzada MW525 para camiones pesados, con 10 marchas hacia adelante y 2 marchas hacia atrás.satisfacer los diversos requisitos de las diferentes técnicas de perforación.
B. El husillo de la plataforma tiene un diámetro interno generoso de 96 mm, impulsado por un sistema mecánico robusto que proporciona un par sustancial.El cabrestante es capaz de levantar una carga máxima de 3000 kg con una sola línea, garantizando operaciones de elevación eficientes y fiables.
C. Las manijas de operación están cuidadosamente dispuestas y fijadas juntas en un diseño bien diseñado, lo que mejora la comodidad para los operadores durante el funcionamiento de la máquina.Esta disposición ergonómica garantiza la facilidad de uso y mejora la eficiencia general.
D. El eje y el cabrestante pueden ser operados de forma independiente, lo que proporciona flexibilidad y versatilidad en las operaciones de perforación.optimizar el rendimiento y la adaptabilidad a diferentes condiciones de perforación.
E. El agujero de perforación del husillo tiene un diámetro interno amplio, lo que permite el uso de grandes barras de perforación hexagonales.Este diseño permite una perforación eficiente y facilita la intercambiabilidad perfecta de los equipos de perforación, mejorando la productividad y la versatilidad en el lugar de trabajo.
El uso:
Investigación y exploración geológicas generales, exploración del suelo de carreteras y edificios altos, tipos de agujeros de investigación en estructuras de hormigón, diques fluviales,Perforación de agujeros de colada de subgrado y colada directa, pozos civiles y pozos de aire acondicionado central de tierra, perforación de profundidad media y de profundidad media.
Fecha técnica
| Parámetro técnico | |
| Parámetro técnico XY-3 | |
| Profundidad de perforación | 100,250, 300, 600 metros |
| Diámetro del orificio de extremo correspondiente | 300,200, 150, 75 mm |
| Max, abre el agujero. | 300 mm |
| Al final del hoyo. | 75 mm |
| Diámetro del bastón de perforación | 60 mm |
| Ángulo de perforación | 90° ~ 65° |
| Dimensión de la máquina | Las dimensiones de las placas de ensamblaje |
| Peso del taladro (con potencia) | 1 800 kg |
| 立轴 Eje | |
| Velocidad del husillo | Adelante baja velocidad 30,53,88,145,222 r/min |
| Avanza a alta velocidad 143.250,414,684,1050 r/min | |
| En el caso de los vehículos de las categorías M1 y N2 | |
| Trazado del husillo | Las demás: |
| Diámetro interno del husillo | 96 mm |
| capacidad de elevación | 6 000 kg |
| 卷扬机 Gancho | |
| Max.Capacidad de elevación de una sola línea | 3 000 kg |
| Velocidad máxima de elevación en línea única | 0.5-1.9 m/s |
| Calibre de cuerda de cable | 12.5 mm |
| Capacidad del rodillo | 50 metros |
| Diámetro del carrete | 300 mm |
| Ancho de la correa de abrazado | 90 mm |
| Bomba de aceite de engranaje | |
| Bomba de aceite de engranaje dúplex | El número de personas a las que se refiere el apartado 1 del presente artículo. |
| Deslocamiento delantero, presión | Se trata de un sistema de control de las emisiones de gases. |
| Detrás del desplazamiento, la presión | 25 L/min 20Mpa |
| 动力 Unidad de potencia | |
| Motor diésel YN27 | 42 kW |
| Velocidad nominal | El valor de las emisiones de CO2 será el siguiente: |

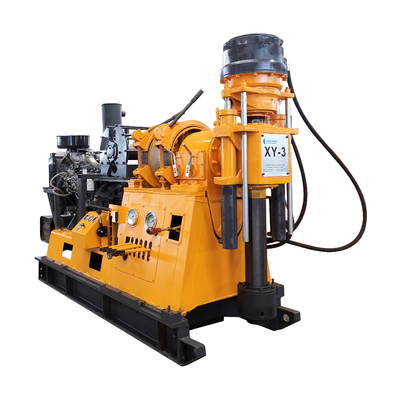

Imagen del producto
