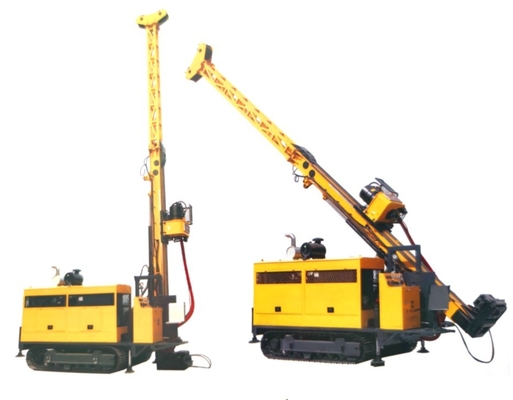

Plataformas de perforación de muestreo geotécnicas hidráulicas llenas de la exploración de la muestra de base de GLDX-5A (5C)
El aparejo de taladro de Full Hydraulic Core del modelo nuevo de GLDX-5A (5C) se desarrolla con referencia de la técnica avanzada del mismo equipo bueno en el país y en el extranjero. El aparejo de taladro tiene un diseño y un rendimiento superior razonables. Es fácil actuar y para el mantenimiento.
El aparejo de taladro adopta la conducción hidráulica completa, viajando con el neumático-dibujo (con el dispositivo de torneado) o las correas eslabonadas sí mismo (opcional).
La cabeza del taladro es conducida por el motor variable con la función de cambios de marcha mecánicos de dos velocidades, cambio stepless de la velocidad con una estructura avanzada y simple.
El rotor se alimenta y se conduce con un sistema que conecta el cilindro del eje y del aceite con la cadena.
El sistema tiene la función, si las barras de pistón del cilindro del aceite que mueven una cierta distancia, la mudanza de la cabeza del taladro doblan la distancia.
El palo se podía ajustar dentro de la gama de grado del ángulo 0 a 90 según su agujero de perforación con un centro de gravedad bajo y la buena estabilidad de la unidad total.
El aparejo provee del operador un campo visual agradable y condiciones de trabajo amplias y cómodas.
El aparejo mira bastante en estructura total y personifica el diseño pensó en orientado al uso cómodo.
| Motor diesel | Modelo | Cummins 6CTA8.3-C195 (turbocharged y carga refrigerados por agua) |
| Dislocación | 8.3L (2,19 galones de los E.E.U.U.) | |
| Poder | 145kW (195HP) | |
| RPM clasificada (ajuste de la fábrica) | 2200rpm | |
| Capacidad de perforación | BQ | 1500 m (4920 pies) |
| NQ | 1300 m (4264 pies) | |
| HQ | 1000 m (3280 pies) | |
| PQ | 680 m (2230 pies) | |
| Cabeza del taladro | Motor de la rotación | Motores hidráulicos dobles – variables y reversibles |
| Fabricante: SAUER-DANFOSS | ||
| RPM | Cambio 0-1145 RPM de Stepless de dos cambios | |
| Ratios | 1r 8.776:1 | |
| 2do 2.716:1 | ||
| Abrelatas principal | lateralmente deslizar manera con la impulsión hidráulica | |
| Max. Torque | 4650 N·m (3427 lbf·pie) | |
| Diámetro del control | 121 milímetros (4,76 pulgadas) | |
| Capacidad de Max. Lifting del eje | kN 150 (33720 lbf) | |
| Max. Feeding Power | kN 75 (16860 lbf) | |
| Paquete primario de la bomba | Bomba triple volumétrica del pistón axial para conducir de la rotación principal del taladro, del alzamiento principal, de la bomba de fango y de la línea torno. | Fabricante: DANFOSS |
| 1ra bomba: 150LPM en 31.5MPa | ||
| 2da bomba: 120LPM en 28MPa | ||
| 3ro bomba: 120 LPM en 28MPa | ||
| El tanque hidráulico | Capacidad | 420 L (111 galones de los E.E.U.U.) |
| Capacidad del alzamiento principal | Alzando la velocidad (solo alambre) | 44m/min (tambor desnudo) |
| Alzando la fuerza (solo alambre) | 77kN (17310 lbf) | |
| Diámetro de alambre de acero | 18 milímetros (0,71 pulgadas) | |
| Longitud del alambre de acero | 60 m (196,85 pies) | |
| Capacidad del alzamiento del cable metálico | Alzando la velocidad (solo alambre) | 100m/min (tambor desnudo) |
| Alzando la fuerza (solo alambre) | kN 12 (2698 lbf) (tambor desnudo) | |
| Diámetro de alambre de acero | 6 milímetros (0,24 pulgadas) | |
| Longitud del alambre de acero | 1500 m (4920 pies) | |
| Palo | Altura del palo | 11,2 m (37,74 pies) |
| Palo que ajusta ángulo | 0°-90° | |
| Ángulo de perforación | 45°-90° | |
| Movimiento de alimentación | 3800 milímetro (150 pulgadas) | |
| Movimiento del resbalamiento | 1100 milímetros (43,3 pulgadas) | |
| Tirón de la alimentación | 15000kg (33075 libras) | |
| Empuje de la alimentación | 7500kg (16538 libras) | |
| Bomba de fango | Tipo | Émbolo triple de la bomba de intercambio |
| Modelo | BW250 | |
| Movimiento | 100m m (3,9 pulgadas) | |
| Volumen de la salida | 250.145, 90, 52 24, 14 galones/minuto de los E.E.U.U. del l/min (66, 38,) | |
| Presión de la descarga | 2,5, 4,5, 6,0, Mpa 6,0 (363, 653, 870, 870 PSI) | |
| Abrazadera del pie | Fijación de alcance con abrazadera | 55.5-117.5 milímetros (2.18-4.63 pulgadas) |
| a través del agujero Ф154mm (6,06 pulgadas) | ||
| Tipo de acero de la correa eslabonada | Peso | 13000 kilogramos |
| Dimensiones (L ×H) del × W | 6250×2240×2750m m ((20.5×7.34×9.02 pie)) | |
| tipo del Neumático-dibujo | Peso | 10000 kilogramos |
| Dimensiones (L ×H) del × W | 6250×2200×2730m m (20.5×7.22×8.96 pie)) |
La industria de Glorytek (Pekín) Co., Ltd es fabricante y un proveedor profesionales del equipo y de las herramientas de perforación de perforación con más de 20 años de experiencia. R altamente experimentados nos apoyamos y somos ayudados y el equipo y los ingenieros de D que nos permiten terminar todos los proyectos asignados con éxito según los requisitos de los clientes.
El taladro de Glorytek es uno del miembro más importante de “Sundrill Corporation”. Nuestra fábrica cubre un área de 250.000 metros cuadrados, área de la construcción es cerca de 150.000 metros cuadrados, teniendo maquinaria que trabaja a máquina, el CNC que procesa el centro, la soldadora de fricción, el equipo de prueba etc. sobre 200 sistemas y más de 600 empleados. Nuestros productos se han exportado más de 60 países en todo el mundo.
Q: ¿Cómo podemos elegir un aparejo de taladro conveniente del pozo de agua?
: Recomendamos normalmente un modelo conveniente según profundidad, el diámetro del agujero de perforación y la condición de perforación de la capa en sitio.
Q: ¿Es usted una fábrica o una empresa comercial?
: Somos una sociedad integrada especializada en la fabricación y exportación.
Q: ¿Cuál es sus condiciones de pago?
: Podemos aceptar T/T, L/C.
Q:. ¿Cuál es su MOQ? ¿Cuánto tiempo es plazo de expedición?
: Nuestro MOQ es los sistemas 1. Normalmente para el aparejo de taladro, plazo de expedición es cerca de 25-30 días después de recibir el pago, las herramientas de perforación sería cerca de 15 días.
Q:. ¿Cuánto tiempo es la garantía?
: El período de garantía para la unidad central es un año (excepto las piezas rápidas del desgaste).
Q: ¿Podemos imprimir mi logotipo en los productos?
: Sí, podemos. Apoyamos al OEM.
