Cable metálico del HQ del BQ NQ que quita el corazón a las plataformas de perforación portátiles de la exploración para la perforación de los 300m los 800m
Descripción:

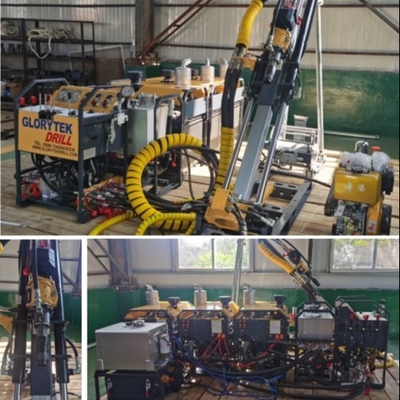

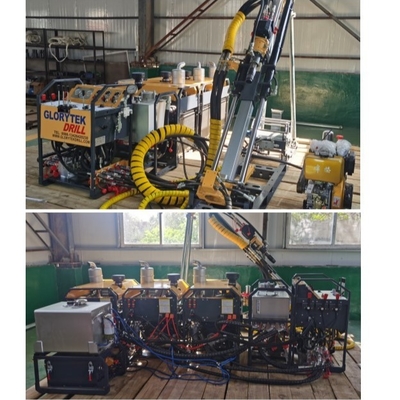

Las series de GL300E/GL500E/GL800E son modelos representativos de las plataformas de perforación portátiles de la base, convenientes para perforar los agujeros bajos y medio-profundos.
Características:
1. La plataforma de perforación portátil adopta la tecnología integrada del control del sistema eléctrico, y realiza el control de todos los motores en la consola;
2. La abrazadera tiene una función de la protección de la pérdida de presión, que es segura, confiable, y responde rápidamente para prevenir la separación accidental.
3. La función de desplazamiento ajustable única del hueco de la cabeza del poder guarda el contacto cercano entre la superficie del carril del palo y el carro, elimina la vibración de perforación, y asegura coaxiality de perforación.
4. Adopta un motor portátil con la reserva del poder más elevado. Optimizando la configuración de sistema, puede mejorar completamente la adaptabilidad al trabajo de la meseta.
5. Palos combinados, que se pueden contraer automáticamente, condensan en estructura, estable y confiable.
6. El sistema de tratamiento portátil propietario del fango de la plataforma de perforación adopta la bomba de fango de alta presión modificada para requisitos particulares, que es ligera en el peso, pequeña en pulso y fácil de actuar.
7. Proceso de fabricación de gama alta de la industria, calidad excelente.
Parámetro de Tehnical:
| Modelo | GL300E | GL500E | GL800E |
| Profundidad de perforación | |||
| B | los 320m | los 580m | los 800m |
| N | los 220m | los 380m | los 600m |
| H | los 80m | el 180m | los 260m |
| Nota: La profundidad de perforación se basa en el valor teórico, y la capacidad de perforación específica de la profundidad es determinada por las condiciones de trabajo reales y los métodos de proceso | |||
| Sistema eléctrico | |||
| Motor diesel | V2410T X1 | V2410T X2 | V2410T X3 |
| Poder | 41kw | 82Kw | 123Kw |
| Velocidad giratoria | 3000rmp | 3000rpm | 3000rpm |
| Sistema eléctrico | 12V | 12V | 12V |
| Sistema hydráulico | |||
| Bomba principal | 17MPa | 21MPa | 21MPa |
| Bomba auxiliar | 15MPa | 17MPa | 17MPa |
| Enfriado por aceite hidráulico | Refrigeración por aire/refrigeración por agua | Refrigeración por aire/refrigeración por agua | Refrigeración por aire/refrigeración por agua |
| Sistema de alimentación | |||
| Movimiento de alimentación | el 1.8m | el 1.8m | el 1.8m |
| Fuerza de alimentación | 45kN | 55kN | 65kN |
| Fuerza sustentadora | 90kN | 110kN | 130kN |
| Ángulo de perforación | 45°-90° | 45°-90° | 45°-90° |
| Velocidad de elevación | 114m/min | 114m/min | 114m/min |
| Longitud de tubo de taladro | el 1.5m | el 1.5m | el 1.5m |
| Cabeza rotatoria | |||
| Poder | Motor hidráulico | Motor hidráulico | Motor hidráulico |
| Impulsión | Impulsión del eje | Impulsión del eje | Impulsión del eje |
| Tubo de taladro conveniente (máximo) | 114m m | 114m m | 114m m |
| Max. Rotating Speed | 1200rpm | 1200rpm | 1200rpm |
| Max. Torque | 580Nm | 680Nm | 680Nm |
| Torno del cable metálico | |||
| Capacidad de la cuerda de alambre | los 500m | los 800m | los 800m |
| Tensión de elevación | Tambor de cuerda vacío: 10.4kN | Tambor de cuerda vacío: 11.9kN | Tambor de cuerda vacío: 11.9kN |
| Tambor de cuerda lleno: 4kN | Tambor de cuerda lleno: 5kN | Tambor de cuerda lleno: 5kN | |
| Velocidad de elevación | 90m/min | 114m/min | 114m/min |
| Abrazadera de tubo de taladro | |||
| Identificación máxima | 114m m | 114m m | 114m m |
| Fijación de capacidad con abrazadera | 13000kg | 13000kg | 13000kg |
| Tubo de taladro conveniente (O.D) | 54mm-114m m | 54mm-114m m | 54mm-114m m |
| Diámetro de base (O.D) | 36mm-85m m | 36mm-85m m | 36mm-85m m |
| Unidad de la bomba de fango (opcional) | |||
| Bomba de fango | Bomba de alta presión del émbolo | Bomba de alta presión del émbolo | Bomba de alta presión del émbolo |
| Tipo de impulsión | Impulsión independiente | Impulsión independiente | Impulsión independiente |
| Flujo y presión | 100Lpm, 20bar | 120Lpm, 40bar | 120Lpm, 40bar |
| Unidad del abastecimiento de agua (opcional) | |||
| Bomba del abastecimiento de agua | Bomba de alta presión del émbolo | Bomba de alta presión del émbolo | Bomba de alta presión del émbolo |
| Forma de la impulsión | Motor diesel (7.3KW) | Motor diesel (7.3KW) | Motor diesel (7.3KW) |
| Flujo y presión | 100Lpm, 70bar | 100Lpm, 70bar | 100Lpm, 70bar |
| Taladro Rig Weight | |||
| Unidad de poder | 180kg *1 | 180kg *2 | 180kg *3 |
| Unidad de la operación | 120kg | 120kg | 120kg |
| Unidad del tanque de aceite (a carga plena) | 120kg | 130kg | 130kg |
| Unidad de la bomba de fango (opcional) | 50kg | 50kg | 50kg |
| Peso de trabajo (alrededor) | 1040kg | 1200kg | 1200kg |
| QTY de Max. Disassemble Part | 10 | 12 | 12 |
Perfil de compañía
Tenemos durante 20 años de experiencia en el suministro de diversos tipos de plataformas de perforación de la base. Para los proyectos con diversas profundidades y diversos diámetros de agujero, podemos proporcionar una variedad de plataformas de perforación convenientes de la base. Podemos proporcionar el tipo de la resbalón, el tipo de la correa eslabonada y el tipo plataformas de perforación del remolque para cubrir las diversas necesidades de diversos clientes. Recepción a la investigación.
garantía de la Después-venta
Garantía del aparejo de taladro de la base:
(1) dentro del período del primer año después de la entrega, las partes principales del aparejo de taladro de la base se garantizan para ser suministradas gratuitamente una vez que el problema causado por el problema de calidad.
(2) servicio en trabajo: Si la necesidad, nuestro ingeniero técnico se puede enviar trabajo del servicio técnico,
pero el costo del boleto, alojamiento, dieta, precio de servicio estará en la cuenta del comprador.
(3) la ayuda oportuna de la después-venta será proporcionada todo el tiempo.
