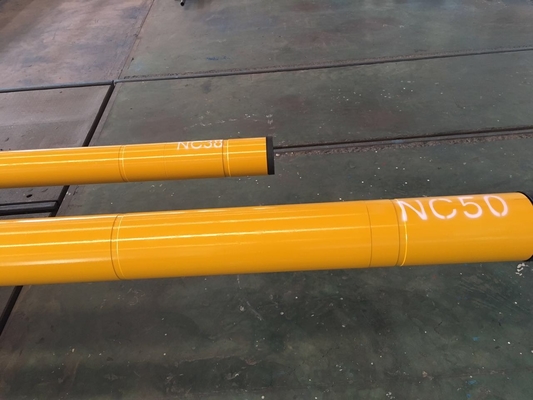

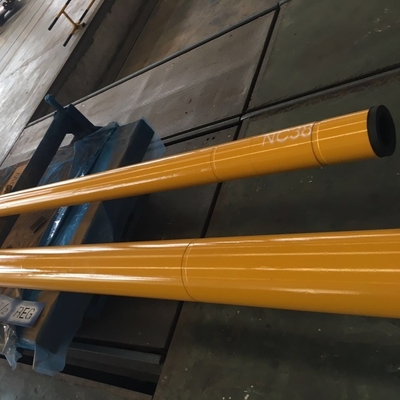

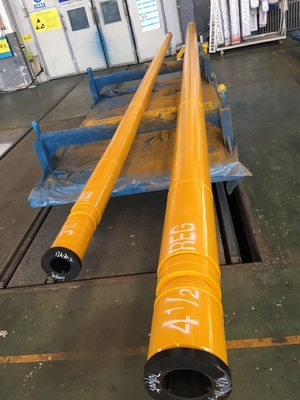

Perforación direccional horizontal 127m m Motor de lodo de fondo de pozo de 5 etapas con la curva del arreglo
El motor del martillo se compone de cinco montajes de válvula del transporte, de la sección de poder, del acoplamiento, del anti-descenso y de derivación. El principio de trabajo de Motor de lodo de fondo de pozo es convertir energía líquida de la presión en energía mecánica a través de fluido para sondeos como poder. Es una herramienta de perforación volumétrica del poder del martillo. Durante operaciones de perforación, el fango es bombeado hacia fuera por la bomba y los flujos de fango en el motor a través de la válvula de derivación, formando cierta diferencia de la presión entre la entrada y el mercado del motor, para empujar el rotor para girar alrededor del eje del estator. Los ejes de cardán y los ejes impulsores transmiten velocidad y el esfuerzo de torsión rotatorios al taladro.
Nuestra compañía actualizó su tecnología de fabricación en la unidad del desbloqueo por cuatro veces con proceso riguroso y estructuras más razonables, mejoró sus funciones y las hizo más fáciles actuar.
Características del motor Aceite-sellado del martillo del eje de transmisión
El ambiente de trabajo del cojinete empuje y del transporte radial se mejora, y la hora laborable del motor del martillo durante un solo viaje se aumenta.
Características del motor resistente de alta temperatura del martillo
El estator se equipa del caucho resistente de alta temperatura de la calidad superior, que permite al motor del martillo realizarse estable durante mucho tiempo bajo agujero donde la temperatura incluso alcanza 150°C and180°C.
| 钻具型号 | 5LZ120×7.0 (Ⅱ) | 5LZ120×7.0-4.5 | 5LZ120×7.0V | 7LZ120×7.0-2.9 | ||
| Modelo | 4755635 | 4755645 | 4755650 | 4757829 | ||
| 适合井眼 | en | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 |
| Tamaño de pedazo | milímetro | |||||
| 外径 | en | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 |
| OD | milímetro | |||||
| 可调角度 ABH | ° | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 |
| lóbulo del 马达头数 | 5:06 | 5:06 | 5:06 | 7:08 | 7:08 | |
| etapas del 马达级数 | 3,5 | 4,5 | 5 | 2,2 | 2,9 | |
| 马达压降 | MPa | 3,5 508 | 4,5 653 | 5,0 725 | 2,2 319 | 2,9 |
| Presión | PSI | 421 | ||||
| el 流量范围 flujo | L/s | 9-13-16 143-206-254 | 10-14-18 159-222-285 | 9-13-16 143-206-254 | 10-15-19 159-238-301 | 10-15-19 |
| GPM | 159-238-301 | |||||
| 每转排量 | L/r | 4,0 0,95 | 4,8 0,8 | 4,0 0,95 | 7,6 0,5 | 12,59 |
| Flujo por la revolución | r/gal | 0,3 | ||||
| 钻头转速 | RPM | 136-197-243 | 126-176-227 | 136-197-243 | 80-118-150 | 48-72-91 |
| Velocidad mordida | ||||||
| 工作扭矩 | N·m | 1700 1255 | 2560 1890 | 2280 1683 | 2020 1490 | 4650 |
| Esfuerzo de torsión | Pie-libras | 3429 | ||||
| 最大扭矩 Max.torque | N·m | 2550 1880 | 3840 2832 | 3420 2522 | 3030 2235 | 6970 |
| Pie-libras | 5140 | |||||
| 输出功率 | kilovatio | 25.2-44.8 33.8-60 | 34-91 53.6-96.5 | 36-64 48.2-85.8 | 17-47 22.8-63 | 23-44 |
| De potencia de salida | HP | 30.8-59 | ||||
| 推荐钻压 | KN | 30 6600 | 40 8800 | 40 8800 | 30 6600 | 40 |
| Peso en pedazo | libra | 8800 | ||||
| 最大钻压 Max. Weight en pedazo | KN libra | 60 13200 | 60 13200 | 60 13200 | 60 13200 | 60 |
| 13200 | ||||||

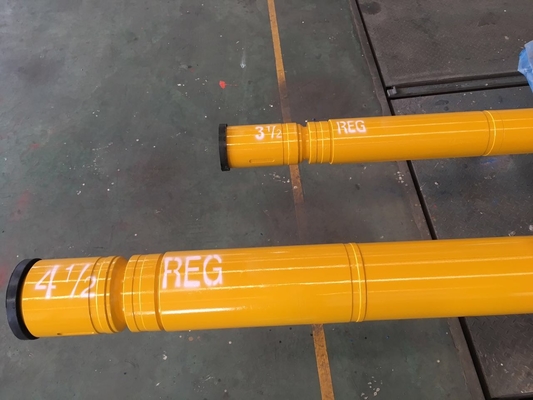

| conexión del 连接螺纹 (registro) | Superior (caja) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 |
| Baje (caja) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | ||
Embalaje: Embalaje exportador estándar para el Motor de lodo de fondo de pozo
Entrega: Normalmente 10-15 días después de su anticipo.
