XY-series del tipo bien profundo plataformas de perforación de la correa eslabonada de base de la exploración del cable metálico para el muestreo profundo de la roca

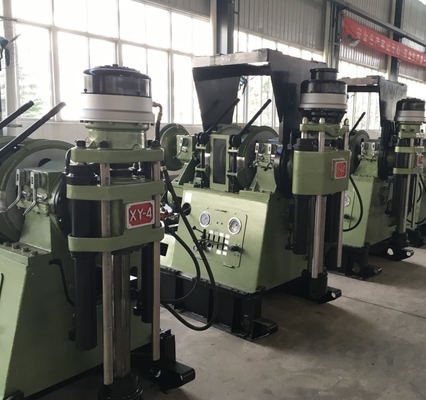

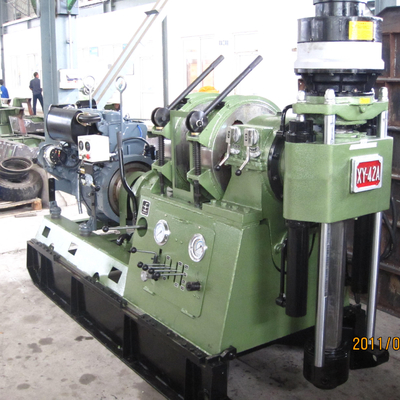

SOBRE XY-series PERFORE el APAREJO:
Los modelos de XY-4TL/XY-42TL/XY-44TL/XY-5TL/XY-6TL/XY-6BTL son simples en la estructura, confiable para la operación y conveniente para el mantenimiento, también se ofrecen cerca:
1. Es el producto de la integración perfecta del sistema lleno-hidráulico con tecnología mecánica tradicional del taladro.
2. equipado del alzamiento hidráulico auxiliar y de la bomba de fango hidráulica, es conveniente para la instalación. Con su estructura compacta, es también conveniente para la operación.
3. instalado con la torre de elevación hidráulica del taladro, es flexibilidad en funcionamiento.
4. Con 4 soportes hidráulicos, es en funcionamiento estable.
5. equipado de la correa eslabonada, el aparejo ofrece flexibilidad y movilidad de la facilidad entre las obras.
Parámetro de Tehnical:
| Modelo | XY-4TL | XY-42TL | XY-44TL | XY-5TL | XY-6TL | XY-6BTL | |
| Profundidad de perforación | los 700-1000m | los 700-1100m | los 700-1400m | los 900-1800m | el 1000-2100m | el 1200-2400m | |
| Ángulo del taladro | 45-90° | 45-90° | 45-90° | el 90° | el 90° | el 90° | |
| Velocidad del eje | Positivo | 101.187.267, 388.311.574 819,1191rpm |
82.151.215, 313.251.463, 661,961rpm |
83.152.217, 316.254.468, 667,970rpm |
96.170.244, 284.357.471, 678,994rmp |
92.162.244, 284,357,471,678,994rpm |
96.178.253, 369.268.494, 705,1025rpm |
| Negativa | 83,251rpm | 67,205rpm | 67,206rpm | 84,293rpm | 85,234rpm | 78,248rpm | |
| Max. Spindle Speed | los 2640N.m | los 3200N.m | los 3200N.m | los 5500N.m | los 7800N.m | los 7800N.m | |
| Movimiento de alimentación del eje | 600m m | 600m m | 600m m | 600m m | 720m m | 720m m | |
| Diámetro del control del eje | 68m m | 93m m | 93m m | 93m m | 93m m | 118m m | |
| Capacidad de Max.Lifting del eje | 80kN | 80kN | 120kN | 135kN | 200kN | 200kN | |
| Max. Pressuring Force del eje | 60kN | 60kN | 90kN | 100kN | 150kN | 150kN | |
| Diámetro de alambre de acero | 16m m | 16m m | 17,5m m | 18,5m m | 21,5m m | 21,5m m | |
| Capacidad de enrrollamiento del tambor | los 90m | los 90m | el 110m | el 120m | el 120m | el 120m | |
| Fuerza de Max.Hoisting | 30kN | 30kN | 45kN | 60kN | 85kN | 85kN | |
| altura de la Taladro-torre | 10m | 10m | 10m | el 12m | el 12m | el 12m | |
| Unidad de poder (motor diesel) | 74KW/2200r/min | 82KW/2200r/min | 97KW/2200r/min | 132KW/2200r/min | 132KW/2200r/min | 132KW/2200r/min | |
| Bomba de fango | 160L/min | 160L/min | 250L/min | 250L/min | 320L/min | 320L/min | |
| Mezclador (opcional) | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | |
| Hoister auxiliar | 12kN | 12kN | 12kN | 12kN | 15kN | 15kN | |
| Max.Load del palo | 100kN | 100kN | 100kN | 200kN | 200kN | 200kN | |
| Velocidad de mudanza | 1,5km/h | 1,5km/h | 1,5km/h | 1,5km/h | 1,5km/h | 1,5km/h | |
| Capacidad que sube | 30° | 30° | 30° | 30° | 30° | 30° | |
| Dimensiones | 4785*2220*10524m m | 4785*2220*10524m m | 4785*2220*10524m m | 6186*2220*12000m m | 6186*2220*12000m m | 6186*2220*12000m m | |
| Peso | 9,3t | 9,6t | 10t | 13,5t | 14t | 14,6t | |
