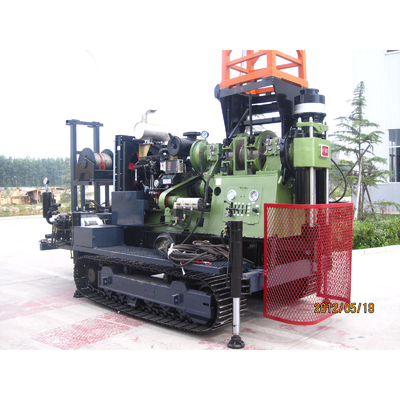

Plataformas de perforación de exploración de extracción de testigos con cable de tipo oruga para pozos profundos de la serie XY para muestreo de rocas profundas
ACERCA de la serie XY TALADRO DE PERFORACIÓN:

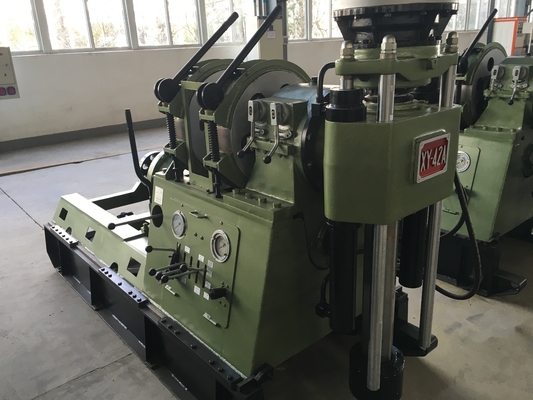

Los modelos de equipos de perforación tipo oruga XY-4TL/XY-42TL/XY-44TL/XY-5TL/XY-6TL/XY-6BTL son nuevos tipos de equipos, que se desarrollan sobre la base de nuestras décadas de experiencia en la fabricación plataformas para satisfacer las necesidades de múltiples técnicas de perforación, principalmente brocas de diamante.También se pueden utilizar en los campos de ingeniería geológica y exploración hidrogeológica, pozos de agua y trabajos de pilotaje de gran diámetro.
Parámetro técnico:
| Modelo | XY-4TL | XY-42TL | XY-44TL | XY-5TL | XY-6TL | XY-6BTL | |
| Profundidad de perforación | 700-1000m | 700-1100m | 700-1400m | 900-1800m | 1000-2100m | 1200-2400m | |
| Ángulo de perforación | 45-90° | 45-90° | 45-90° | 90° | 90° | 90° | |
| Eje de velocidad | Positivo | 101,187,267, 388.311.574 819,1191rpm |
82,151,215, 313,251,463, 661.961 rpm |
83,152,217, 316,254,468, 667.970 rpm |
96,170,244, 284.357.471, 678,994 rpm |
92,162,244, 284.357.471.678.994rpm |
96,178,253, 369,268,494, 705,1025rpm |
| Negativo | 83.251 rpm | 67.205 rpm | 67.206 rpm | 84.293 rpm | 85.234 rpm | 78.248 rpm | |
| máx.Eje de velocidad | 2640Nm | 3200Nm | 3200Nm | 5500Nm | 7800Nm | 7800Nm | |
| Carrera de alimentación del husillo | 600 mm | 600 mm | 600 mm | 600 mm | 720 mm | 720 mm | |
| Diámetro de retención del husillo | 68 mm | 93 mm | 93 mm | 93 mm | 93 mm | 118 mm | |
| Capacidad máxima de elevación del husillo | 80kN | 80kN | 120kN | 135kN | 200kN | 200kN | |
| máx.Fuerza de presión del husillo | 60kN | 60kN | 90kN | 100kN | 150kN | 150kN | |
| Diámetro del alambre de acero | 16 mm | 16 mm | 17,5mm | 18,5mm | 21,5mm | 21,5mm | |
| Capacidad del tambor de bobinado | 90m | 90m | 110m | 120m | 120m | 120m | |
| Fuerza de elevación máx. | 30kN | 30kN | 45kN | 60kN | 85kN | 85kN | |
| Altura de la torre de perforación | 10m | 10m | 10m | 12m | 12m | 12m | |
| Unidad de potencia (motor diesel) | 74KW/2200r/min | 82KW/2200r/min | 97KW/2200r/min | 132KW/2200r/min | 132KW/2200r/min | 132KW/2200r/min | |
| bomba de lodo | 160L/min | 160L/min | 250L/min | 250L/min | 320L/min | 320L/min | |
| Mezclador (opcional) | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | |
| Elevador auxiliar | 12kN | 12kN | 12kN | 12kN | 15kN | 15kN | |
| Carga máxima de mástil | 100kN | 100kN | 100kN | 200kN | 200kN | 200kN | |
| Velocidad de movimiento | 1,5 km/h | 1,5 km/h | 1,5 km/h | 1,5 km/h | 1,5 km/h | 1,5 km/h | |
| Capacidad de escalada | 30° | 30° | 30° | 30° | 30° | 30° | |
| Dimensiones | 4785*2220*10524mm | 4785*2220*10524mm | 4785*2220*10524mm | 6186*2220*12000mm | 6186*2220*12000mm | 6186*2220*12000mm | |
| Peso | 9,3t | 9,6t | 10t | 13,5t | 14t | 14,6 t | |
