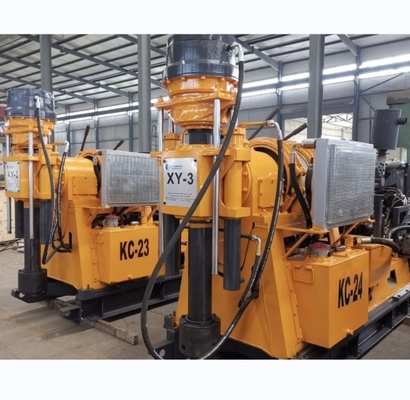

Plataformas de perforación de exploración de extracción de testigos de diamante de profundidad media poco profunda XY-3 con herramientas de perforación
ACERCA DEL EQUIPO DE PERFORACIÓN XY-3:
Introducción de producto
Tipo: plataforma de perforación de núcleo rotativo hidráulico
Modelo:XY-3
Breve introducción:
La plataforma de perforación de la serie XY-3 es una plataforma de perforación de núcleo tipo husillo de orificio de poca/media profundidad.La máquina se utiliza principalmente para la perforación con diamante y es capaz de satisfacer las necesidades de varias solicitudes de tecnología de perforación.Adopta motor eléctrico o motor diesel como unidad de potencia.La plataforma posee una estructura simple y es fácil de operar.
Parámetro técnico:
| XY-3Parámetro técnico | |
| Profundidad de perforación | 100,250, 300, 600m |
| Diámetro del orificio del extremo correspondiente | 300.200, 150, 75 mm |
| máx.diámetro del agujero abierto | 300 mm |
| Diámetro del orificio final. | 75 mm |
| Diámetro de la barra de perforación | 60 mm |
| Ángulo de perforación | 90°~65° |
| Dimensión de la máquina(sin chasis) | 2500x900x1800mm |
| Peso del taladro (sin chasis) | 2100kg |
| Dimensión de la máquina(tipo de rastreo) | 5300x2120x2780mm |
| Peso del taladro (tractorescribe) | 4600kg |
| Huso | |
| Eje de velocidad | Adelante Baja velocidad 30,53,88,145,222r/min |
| Adelante Alta velocidad 143,250,414,684,1050r/min | |
| Marcha atrás 29, 137r/min | |
| Carrera del husillo | 600 mm |
| Diámetro interior del husillo | 96 mm |
| Capacidad de levantamiento | 6000kg |
| Cabrestante | |
| Capacidad máxima de elevación de una sola línea | 3000kg |
| Velocidad máxima de elevación de una sola línea | 0,5-1,9 m/s |
| Calibre de cable | 12,5 mm |
| Capacidad de rodillos | 50m |
| Diámetro del carrete | 300 mm |
| Abraza el ancho del cinturón de la compuerta | 90 mm |
| Bomba de aceite de engranajes | |
| Bomba de aceite de engranajes dúplex | CBF-F63/25 |
| Desplazamiento delantero, presión | 63 L/min 20Mpa |
| Detrás Desplazamiento, presión | 25 L/min 20Mpa |
| Unidad de poder | |
| Motor diésel YN27 | 42kW (máximo 56kW) |
| Velocidad nominal | 2400r/min |
Perfil de la empresa
Tenemos más de 20 años de experiencia en el suministro de diferentes tipos de equipos de perforación de núcleo.Para proyectos con diferentes profundidades y diferentes diámetros de orificios, podemos proporcionar una variedad de equipos de perforación de núcleo adecuados.Podemos proporcionar equipos de perforación tipo patín, tipo oruga y tipo remolque para satisfacer las diferentes necesidades de los diferentes clientes.Bienvenido a la consulta.
Garantía posventa
Garantía de la plataforma de perforación central:
(1) Dentro del período del primer año después de la entrega, se garantiza que las partes principales de Core Drill Rig se suministrarán sin cargo una vez que el problema causado por el problema de calidad.
(2) Servicio en el lugar de trabajo: si es necesario, nuestro ingeniero técnico puede ser enviado al lugar de trabajo para recibir servicio técnico,
pero el costo del boleto, alojamiento, dieta, cargo por servicio será por cuenta del comprador.
(3) Se proporcionará asistencia posventa oportuna en todo momento.
